EFD 反激变压器辅助绕组轻载电压偏高：选型与排查
选用小型 EFD 反激变压器时，目录上的初级、主副边和偏置绕组匝比只是初筛条件。如果主输出正常，而控制器供电用的辅助绕组在轻载时电压偏高，不能仅凭目录匝比判断变压器选错。主输出带载、辅助支路几乎不耗电时，漏感与寄生电容形成的振铃可能经辅助整流二极管给储能电容充电。
本文以 LPEMA 的 EP/EFD 小型高频变压器选型为场景，说明如何区分振铃充电、控制模式变化和测量误差，以及询样时应提交哪些绕组与验收条件。没有实际输入、负载、控制器和绕组资料，不能仅凭磁芯型号判断根因。
从 LPEMA EFD 产品目录开始，先核对什么
LPEMA EFD 产品页列有 EFD15、EFD20 等反激候选型号，表格包含输入、输出、匝比和初级电感。例如 EFD15 的目录行显示三段式匝比，可作为确认“是否存在偏置绕组”的线索；它不是辅助电压在任意负载下的保证值。具体料号、引脚定义、绝缘结构和样品规格应以正式图纸及确认资料为准。
先按输入范围、主输出、功率、板高与封装筛选候选产品，再问偏置绕组是否给控制器 VCC 供电。随后索取绕组表、极性及引脚图，核对偏置绕组相对主副边的位置、整流方向和测试条件。目录不能替代轻载电压与交叉调整率测试；本文也不声称上述目录型号已经出现本文讨论的故障。
为什么辅助绕组轻载电压会升高
理想模型会按匝比推算各副边电压，实际整流电容却可能充到振铃峰值。Power Integrations 多路反激设计说明指出，绕组间漏感会削弱交叉调整率；辅助输出轻载时，漏感与寄生电容引发的电压振铃可经过整流器给电容充电。这个现象往往在主输出较重载、辅助支路较轻载时更突出。
TI 的多输出反激设计文章也将漏感列为交叉调整率变差的重要因素，并讨论通过绕组排布、层间耦合和副边相对位置降低漏感。它们是设计方向，不是对某一只样品的既定结论。

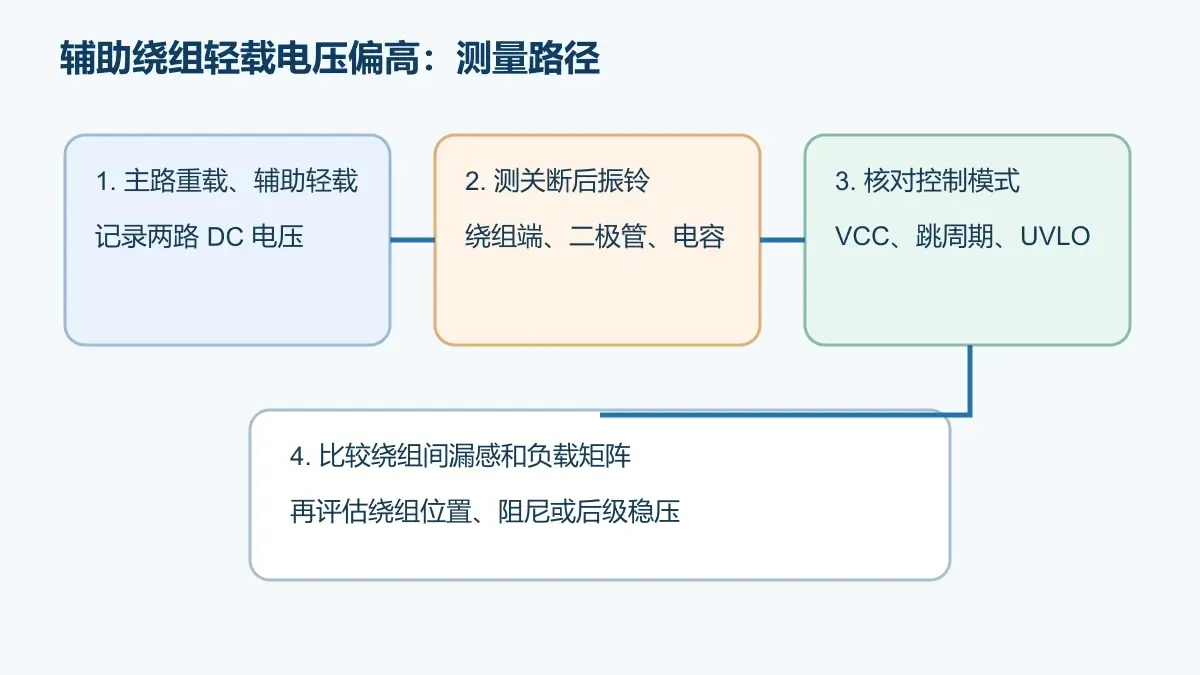

四步排查，先确认电压来自哪里
1. 固定输入，分别改变主路和辅助路负载
记录主路满载/轻载与辅助路满载/轻载的组合。若主路负载增加时辅助电压升高、辅助路加最小负载后恢复，应优先检查交叉调整率和振铃充电。只测两路同时额定负载会漏掉这一问题。
2. 同时看绕组交流波形和整流后直流值
用合适带宽、接地方式与隔离措施观察辅助绕组端、整流二极管和储能电容。区分关断后的初始尖峰、衰减振铃、整流导通窗口和电容电压。高频探头长地线本身会制造假振铃；测量方式应写入报告。
3. 排除控制器的轻载模式与供电门限
突发模式、跳周期和启动/欠压门限会改变辅助支路充放电节奏。若 VCC 周期性升降，先确认控制器状态、启动电阻、VCC 电容和控制器允许范围。不要看到电压偏高就直接增加或减少匝数。
4. 比较样品与模型的绕组间漏感
分别记录原边到主副边、原边到辅助绕组，以及主副边到辅助绕组的等效测量条件。测量端口、短接状态和频率必须一致。仅有一个“总漏感”数值，不足以解释辅助输出相对主输出的差异。
绕组设计与电路措施怎样取舍
| 措施 | 可能帮助 | 必须复核 |
|---|---|---|
| 调整辅助绕组相对位置 | 改善与被调节输出的耦合 | 原副边隔离、漏感、绕线工艺 |
| 增加辅助路最小负载 | 降低轻载峰值充电 | 待机功耗与温升 |
| 辅助支路后级稳压 | 控制 VCC 或辅助轨电压 | 效率、压差、器件耐压 |
| 调整整流/阻尼网络 | 限制尖峰或峰值捕获 | 损耗、启动和全负载行为 |
Power Integrations 的应用说明给出偏置绕组漏感尖峰影响负载调整率的排查方向，包括整流路径中的串联电阻及绕组顺序调整。具体元件值需要结合控制器手册和样机测试确定。
对 EFD 或 EP 等小型骨架，绕组窗口、绝缘和引脚资源有限。某种层间排布即使改善耦合，也可能增加绕线工时、改变电容耦合或压缩安全间距。上篇EFD17 多路输出引脚映射指南说明了在变更绕组次序时需要同步检查的端口、极性和机械图。不同骨架尺寸或目录料号不能只按磁芯名称互换。
向 LPEMA 询样时如何定义验收条件
先从EFD 产品目录筛选机械和基本电气条件，再提交主输出与辅助输出在最小、标称和最大输入下的负载矩阵；记录每一路电压的稳态范围、启动峰值和允许持续时间。附上控制器型号、工作模式、原理图、绕组表、同名端、辅助绕组位置、测试频率及端口短接方式。样品验收要同时检查匝比、初级电感、绕组间漏感、DCR、温升和项目要求的绝缘条件；这些指标不能由封面图或目录外观推断。
若辅助绕组给控制器供电，必须用控制器数据手册核对 VCC 最大额定值、UVLO 与启动行为；不能把磁件样品“能启动”当成可靠性结论。可用LPEMA 定制变压器规格指南整理受控版本的绕组和测试要求。
常见问题
辅助绕组电压偏高，一定要减匝数吗？
不一定。如果峰值由振铃和轻载充电造成，减匝数可能让正常负载或低输入时 VCC 不足。应先测量波形和负载矩阵。
增加辅助路假负载能解决问题吗？
它可能压低电压，但会增加待机损耗，并掩盖耦合或控制器问题。必须验证全部输入、负载和温度范围。
EP 或 EFD 结构本身会导致该故障吗？
不能这样判断。磁芯族只限定机械与磁路设计空间；实际结果还取决于绕组顺序、绝缘、整流、布局和控制模式。
结论
选用 LPEMA EP/EFD 小型反激变压器时，先用产品目录完成初筛，再用负载矩阵和波形区分振铃峰值充电、控制器轻载行为与测量误差，最后决定是否修改绕组或电路。通过LPEMA 联系页面提交候选料号、控制器、波形、负载矩阵、绕组图和空间限制，才能讨论具体样品与验收条件。
