LLC 变压器励磁电感与漏感：Lm、Lr 为什么不能混为一谈
在 LLC 谐振变换器中，励磁电感 Lm 和谐振电感 Lr 都可能来自同一只高频变压器，但它们承担的电路功能不同。把“原边开路测得的电感”“副边短路测得的漏感”和“设计模型中的 Lm、Lr”当成同一个数，会让谐振频率、增益范围和 ZVS 预测偏离实机。
本文从等效电路、独立与集成磁件、测试连接、公差和样机波形五个层面解释 LLC 变压器的励磁电感与漏感。
LLC 中的两个 L 分别做什么

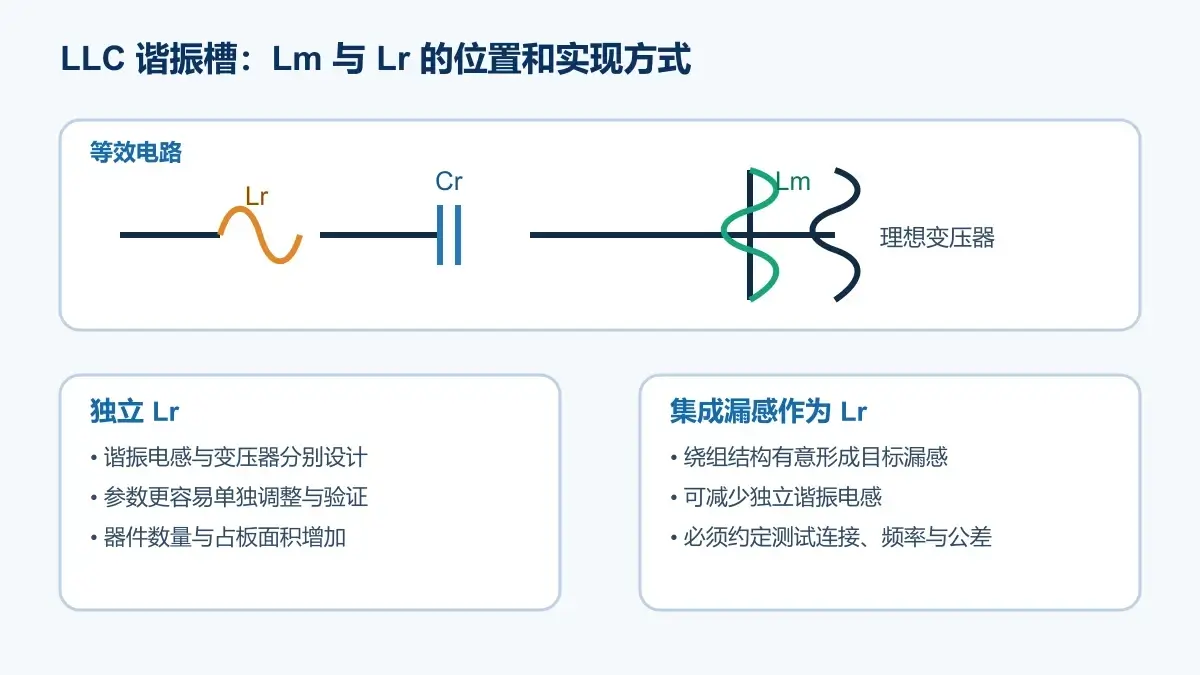

典型 LLC 谐振槽由串联谐振电感 Lr、谐振电容 Cr 和变压器励磁电感 Lm 构成。Lr 与 Cr 的高频谐振点近似为 `fr = 1 / (2π√(LrCr))`；Lm 则形成并联支路，影响低于谐振频率时的增益、励磁环流以及死区期间为 MOSFET 输出电容充放电的能力。
TI 的 LLC 效率资料明确把 Lr、Lm 与 Cr 定义为谐振槽，并指出集成磁件可以在同一磁芯中实现漏感形式的 Lr 与励磁电感 Lm。Infineon 的 3.3 kW LLC 设计指南则从目标增益、负载与频率范围推导 Lm 和谐振参数。
励磁电感 Lm 不是“越大越好”
Lm 较小会增加励磁电流。这可能扩大 ZVS 条件，但也会提高 RMS 环流、铜损和导通损耗。Lm 较大可以降低环流，却可能使轻载或低输入条件下的 ZVS 裕量不足，并改变可实现的增益范围。
TI 的 90 W LLC 参考设计说明，Lm 储存的能量可在死区期间维持电流，帮助 MOSFET 在开通前完成节点换向。这个作用不能只从空载电感数字判断，还要结合输入电压、开关频率、死区、MOSFET Coss 和负载范围。
工程上常用 `Ln = Lm/Lr` 描述两者比例。较低 Ln 往往带来更陡的增益特性和更大的励磁环流；较高 Ln 降低环流，但会收窄某些工况下的调节和 ZVS 裕量。最终取值应来自控制器与系统设计，而不是由磁件供应商独立决定。
漏感什么时候是寄生，什么时候是 Lr
在普通变压器中，漏感通常被视为需要降低的寄生参数；在 LLC 中，它可以被有意设计成谐振电感的一部分或全部。这样可减少一只独立电感，降低器件数量和 PCB 面积，但谐振槽会直接受到绕组结构、装配和批次公差影响。
TI 关于 LLC 实测频率偏差的文章指出，当变压器漏感被用作 Lr，理想变压器模型的误差会明显增大，需要使用包含原副边漏感和耦合系数的模型。不能简单把数据表中的某个“leakage inductance”填入仿真，而不确认测量端和折算侧。
独立 Lr 与集成漏感方案怎么选
| 方案 | 优点 | 主要风险 |
|---|---|---|
| 独立谐振电感 + 紧耦合变压器 | Lr 和 Lm 较容易分别设计、测量与调整 | 器件数、体积、损耗和成本增加 |
| 利用变压器漏感作为 Lr | 结构紧凑，减少独立磁件与连接损耗 | 漏感公差、绕组一致性和模型复杂度更高 |
| 集成磁路但 Lr/Lm 可调 | 可兼顾功率密度与参数调节 | 磁路、气隙、仿真和制造控制更复杂 |
Power Integrations 的 HiperLCS-2 设计指南展示了通过分槽结构利用漏磁形成 LLC 谐振电感的做法，并强调绕组位置与耦合关系。选择方案时，应同时比较效率、体积、EMI、可制造性、参数公差和调试成本。
Lm 与漏感应该怎样测量
测量报告必须写清端口、其他绕组状态、测试频率、信号电平、等效模式和温度。
开路测量：得到原边输入电感
在指定原边测量、其他绕组开路时，LCR 表得到的是该端口看到的输入电感。它通常接近设计所称的原边励磁相关电感，但真实变压器模型还含漏感、损耗和寄生电容；不能在所有耦合条件下直接把开路值等同于纯 Lm。
短路测量：得到该连接下的等效漏感
将指定副边以极低阻抗短接，再从原边测量剩余电感，是常用的漏感测试方法。短路线自身电感、中心抽头的短接方式、多副边状态和测试频率都会改变结果。LLC 设计必须确认控制模型采用的是原边漏感、折算后的总漏感，还是外置电感与变压器漏感之和。
如需建立可复现的 LCR 流程，可参考LPEMA 变压器 LCR 测量指南中的开路、短路和夹具补偿原则；尽管器件类型不同，测试口径控制同样重要。
为什么实测谐振频率会偏离计算值
常见原因包括：
- 实际 Lr 包含变压器原副边漏感、外置电感和 PCB 寄生，而计算只用了一个名义值；
- Lm、Lr 和 Cr 的公差与温度漂移改变谐振槽；
- 变压器耦合系数使简单理想模型失效；
- MOSFET Coss、整流器结电容和绕组电容进入实际网络；
- LCR 小信号频率与变换器工作频率、波形和电流水平不同；
- 中心抽头两半绕组漏感不对称，导致正负半周不同。
因此，调试时应同时记录开关频率、半桥节点、谐振电流、原边电压、输出电压和温升。只调 Cr 让一个工作点“对上”，可能掩盖磁件参数或模型错误。
给 LLC 变压器供应商的规格字段
一份可制造的 LLC 变压器规格至少应包含：输入与输出范围、额定功率、半桥/全桥方式、标称与最小/最大频率、匝比、目标 Lm、目标等效 Lr、是否包含外置电感、各电感的测量连接与频率、公差和温度范围、Cr 及容差、磁芯与气隙边界、绕组结构、DCR、绝缘和温升限制。
若 Lr 由漏感实现，还应给出允许的批次分布以及中心抽头两半的匹配要求。可结合LPEMA 自定义变压器 RFQ 指南整理机械图、测试条件和样品验收表。
常见问题
LLC 变压器副边短路测得的电感就是 Lr 吗？
它是在指定端口、短路方式和频率下看到的等效漏感。是否可直接作为模型中的 Lr，要看原副边折算、外置电感、中心抽头结构和控制模型定义。
Lm 越小，ZVS 就一定越好吗？
较小 Lm 会提高励磁电流，可能扩大 ZVS 裕量，但也增加 RMS 环流、铜损和导通损耗。必须在完整输入、负载和温度范围内权衡。
集成 Lr 一定比独立谐振电感效率高吗？
不一定。集成可减少器件和连接损耗，但若漏感公差、边缘磁场、绕组 AC 损耗或热设计控制不好，系统效率和一致性可能变差。
结论
LLC 变压器中的 Lm 与 Lr 不是两个可以互换的电感读数。Lm 影响增益、励磁环流与 ZVS；Lr 与 Cr 决定主要谐振点，并可能由独立电感、变压器漏感或集成磁路共同实现。
需要评估 LLC 高频变压器时，可通过LPEMA 联系页面提交拓扑、控制器、输入输出范围、功率、频率、Lm/Lr/Cr 定义、测量条件和结构限制。LPEMA 可据此评估小型高频变压器或定制磁件路径；最终参数须在实际谐振槽和热工况中验证。
