SMD 贴片驱动变压器供应商怎么选：打样前必须比较的 10 项
寻找 SMD 贴片驱动变压器供应商时，封装尺寸和 1:1 匝比只能完成初筛。真正决定器件能否在 MOSFET、IGBT 或 SiC 栅极回路中稳定工作的，是伏秒能力、励磁电感、漏感、绕组间电容、绝缘结构，以及这些参数在量产中的一致性。
本文提供一份面向工程师与采购人员的供应商比较清单，重点是直接传递栅极脉冲的表面贴装 GDT，而不是隔离栅极驱动偏置电源中的 DC/DC 变压器。
1. 先确认产品类型，而不是只搜“SMD transformer”
脉冲型 GDT 的副边直接连接栅极网络，需要双向传递开通与关断脉冲，并满足磁芯复位。辅助驱动电源变压器则经过整流和稳压为隔离驱动 IC 供电。二者可能都采用 EP 或 ER 类 SMT 封装，但规格重点不同。
RFQ 中应明确写明 pulse gate drive transformer，并附控制器、原边驱动级、功率器件和栅极网络框图。若需要的是辅助电源磁件，应单独标注 topology、input/output rails 和 output power。
2. 封装尺寸必须对应焊盘、共面度和回流焊条件
“EP5”或“ER9.5”不能替代尺寸图。比较供应商时应核对本体长宽高、焊端位置、焊盘建议、引脚编号、点标方向、共面度、包装方向和卷带尺寸。样品能手焊上板，不代表它适合自动贴装和回流焊量产。
Würth Elektronik WE-GDT 产品页列出了 EP5、ER9.5 和 1210 等 SMT 结构，并提供机械图、CAD 与 EDA 文件。这类资料完整度本身就是供应商评估项：采购前应能获得受控版本的图纸，而不是只有一张产品照片。
3. 匝比与极性要按真实栅极电压定义
匝比决定理想电压关系，但实际栅极幅值还受驱动器输出阻抗、励磁电流、绕组电阻、漏感、栅极电荷和外部电阻影响。多副边器件还要明确每组点标、引脚和负载是否相同。
要求供应商在图纸上标明 winding ratio、pin-to-pin winding definition 和 polarity。不要只接受“1:1”文字描述。上板后应同时测量原边和功率器件栅极端，而不是只在变压器空载副边确认幅值。
4. 伏秒能力和复位条件决定是否会饱和
GDT 不能持续传递直流。原边正、负伏秒长期不平衡会使磁通偏移，启动、限流和故障脉冲常比稳态更危险。TI 的 GDT 设计说明强调平均原边电压应接近零，并应按实际电压和最大脉宽校核。
RFQ 至少要给出原边电压、最小/最大开关频率、最大连续脉宽、占空比范围、复位方式以及启动和故障时序。供应商应给出伏秒额定值或可验证的设计边界，而不是只写推荐频率。
5. 励磁电感必须带测试条件
励磁电感影响励磁电流和驱动器负担。数值过低会增加原边峰值电流和压降，但数值本身只有在测试频率、信号电平、温度和其余绕组状态一致时才可比较。
要求供应商写明 Lm 的测试端子、其他绕组开路状态、频率、电平、等效模式和容差。来料检验应沿用同一方法。需要复核连接方式时，可参考LCR 表测量驱动变压器指南。
6. 漏感越低不代表整体一定越好
漏感会限制边沿电流并与栅极回路电容形成振铃，但紧密或双线并绕在降低漏感的同时，可能提高原副边耦合电容。TI 关于 GDT 寄生参数的说明明确讨论了这一权衡。
比较数据时必须确认短接了哪组副边、短路片结构、测试频率和夹具补偿。未写测试方法的“典型漏感”不能直接作为供应商排名依据。
7. 绕组间电容关系到高 dv/dt 共模电流
SiC 和快速 MOSFET 应用中，绕组间电容形成隔离屏障上的位移电流路径，近似满足 `iCM = Cps × dv/dt`。电容更低通常有利于共模瞬态和 EMI，但可能需要在漏感、尺寸及绝缘距离上付出代价。
要求提供端子组合、未测绕组状态、频率、夹具和屏蔽条件。Würth 的 WE-GDT 目录同时给出漏感、绕组间电容和伏秒值，说明成熟的供应商比较不能只保留匝比与耐压两列。
8. 耐压不是完整的绝缘规格
一次耐压测试值不能等同于长期工作电压，也不能单独证明基本或加强绝缘。整机方应给出工作电压、瞬态过电压、污染等级、海拔、爬电距离、电气间隙和目标标准，并确认材料系统和生产测试。
供应商需要说明绕组线材、骨架、胶带或屏障结构、最小距离、耐压测试电压与时间，以及量产测试是否 100% 执行。不得把另一家产品的认证自动套用到定制结构。
9. 温升、DCR 与焊接可靠性要一起验证
小型化会减少铜截面积和散热面积。原副边 DCR、励磁电流与实际栅极负载共同产生损耗。样品应在最高环境温度、最大脉宽和最高连续频率下测温，并考虑 PCB 铜皮和气流对结果的影响。
SMD 供应商还应提供建议回流曲线、耐焊接热条件、端子镀层和储存要求。打样阶段至少检查焊后共面、虚焊、端子位移、外观、绕组连续性和电气参数漂移。
10. 量产能力用文件和批次数据判断
询问供应商如何控制匝数、绕线顺序、张力、绝缘层数、磁芯气隙、点胶和引脚极性；关键参数是否有控制计划、首件确认和批次追溯。对于定制料，还要约定材料或工艺变更通知。
不要编造或默认任何认证。若项目需要汽车或其他特定质量体系，应要求供应商提供当前、可核实且覆盖实际制造地点与产品范围的证据。

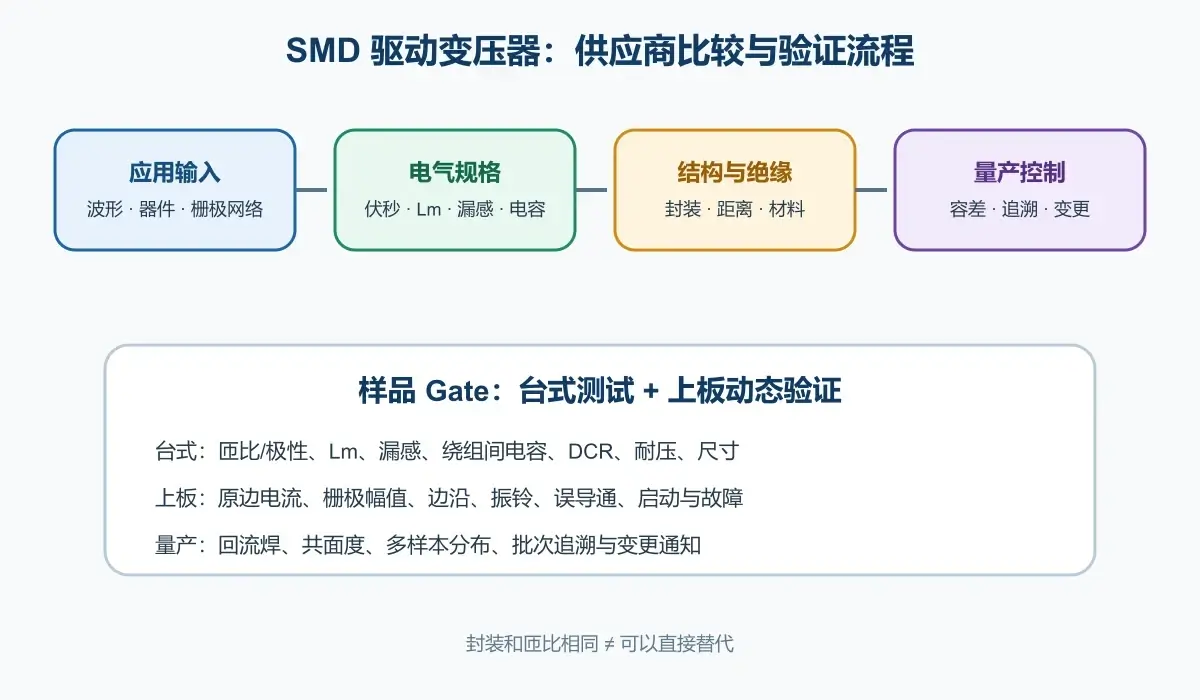

SMD GDT 供应商对比表
| 类别 | 报价前必须提供 | 样品阶段验证 |
|---|---|---|
| 应用 | 器件型号、栅极网络、原边波形 | 栅极幅值、边沿、振铃、误导通 |
| 磁性 | 匝比、Lm、伏秒、复位条件 | 原边电流、脉冲顶降、温升 |
| 寄生 | 漏感、电容及测试方法 | 开关节点共模干扰与 EMI 趋势 |
| 绝缘 | 工作电压、结构、距离、测试 | 耐压、爬电/间隙和整机安全评估 |
| 机械 | 图纸、焊盘、共面度、卷带 | 贴装、回流、AOI 与焊点质量 |
| 量产 | 容差、控制计划、追溯、变更 | 多样本分布与批次一致性 |
常见问题
SMD 驱动变压器可以按相同封装直接替换吗？
不可以。即使外形和匝比相同，极性、伏秒、Lm、漏感、电容、DCR 和绝缘结构仍可能不同。必须完成逐项对照和动态验证。
打样时需要多少参数，而不是只测通断？
至少记录匝比与极性、Lm、漏感、绕组间电容、DCR、耐压和关键尺寸，并在实际板上覆盖稳态、启动和故障波形。测试条件应随报告保存。
LPEMA 能否直接替代某个竞争对手料号？
没有完整规格和样机验证时不能这样声称。可以先把竞争对手图纸、实际波形和系统要求作为候选评估输入，再决定现有结构或定制样品是否值得验证。
结论
选择 SMD 贴片驱动变压器供应商，核心不是找一个外形相似的 1:1 器件，而是确认供应商能否把波形、伏秒、寄生参数、绝缘和 SMT 制造要求转化成可验证、可量产的规格。
如需评估小型 EP、ER 或其他 SMT 驱动变压器结构，可通过LPEMA 联系页面提交功率器件型号、原理图、原边与栅极波形、隔离边界、尺寸和年需求量。我们会先做规格完整性检查，再判断标准结构或定制打样路径；最终适配结论以客户电路验证为准。
