如何用 LCR 表测量驱动变压器的励磁电感、漏感和绕组间电容
驱动变压器数据表中的励磁电感、漏感和绕组间电容，只有在测试连接、频率、信号电平和等效电路模式一致时才可比较。最常见的错误，是副边状态接错、短路引线太长，或把不同频率下的读数直接放在一起判断。
本文给出可复现的台式 LCR 测量流程，并说明哪些结果只能用于来料比较，哪些必须回到实际栅极驱动波形中验证。

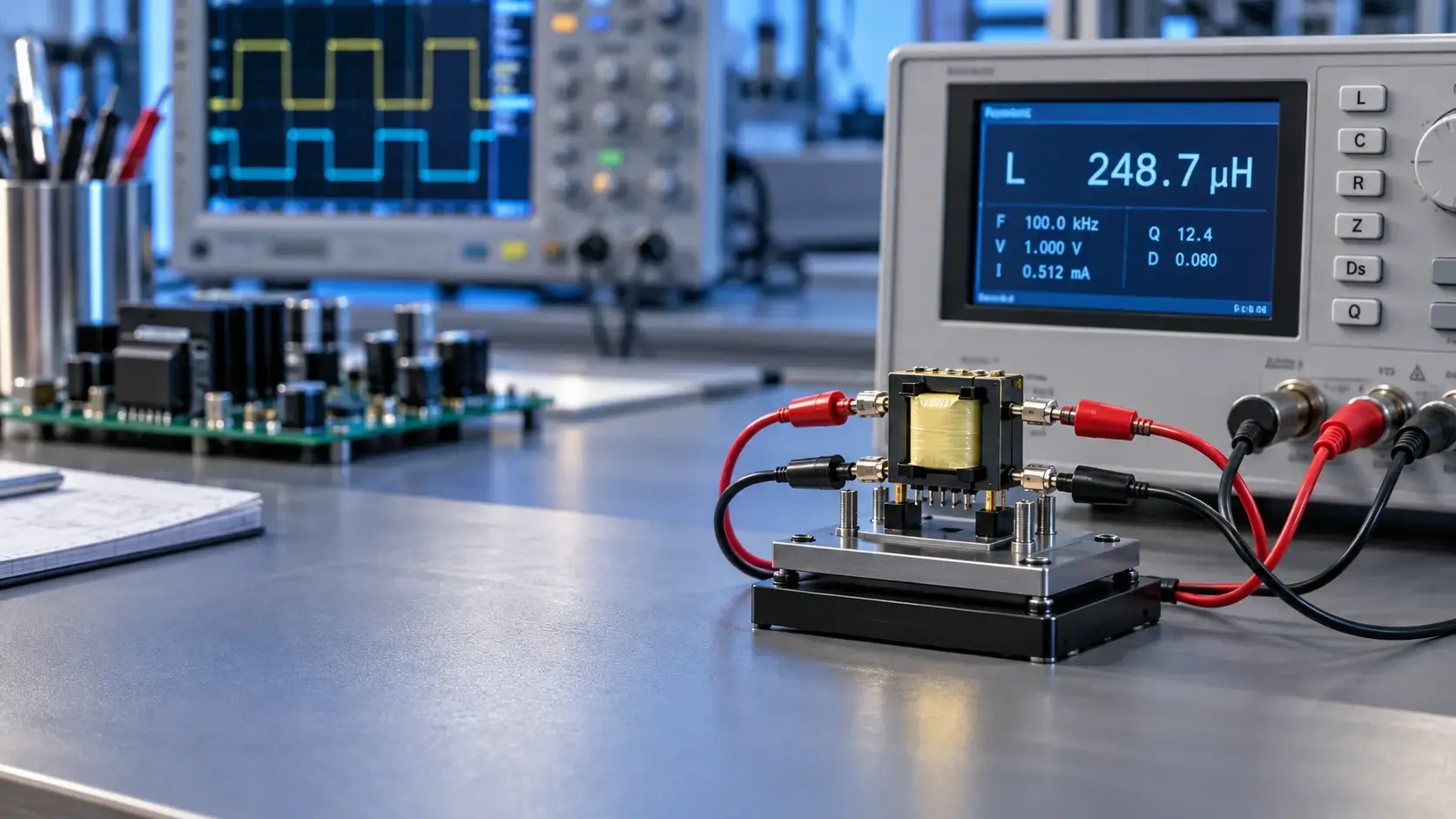

测量前先固定五个条件
记录仪器型号、测试频率、交流信号电平、等效电路模式和环境温度。先完成开路/短路补偿，并让夹具、转接板和引线保持与正式测试相同。小型驱动变压器的漏感和电容可能与夹具寄生处在相近量级，不补偿就可能测到夹具而不是器件。
| 项目 | 建议记录内容 | 常见错误 |
|---|---|---|
| 测试频率 | 与规格书相同，并补充频率扫描 | 只写一个读数，不写频率 |
| 信号电平 | LCR表端口的实际电压或电流 | 不同仪器默认电平不同 |
| 等效模式 | Ls/Rs、Lp/Rp、Cs或Cp | 混用串联和并联模式 |
| 夹具补偿 | 开路、短路补偿完成 | 更换引线后不重新补偿 |
| 温度 | 室温及稳定时间 | 手持器件后立即测量 |

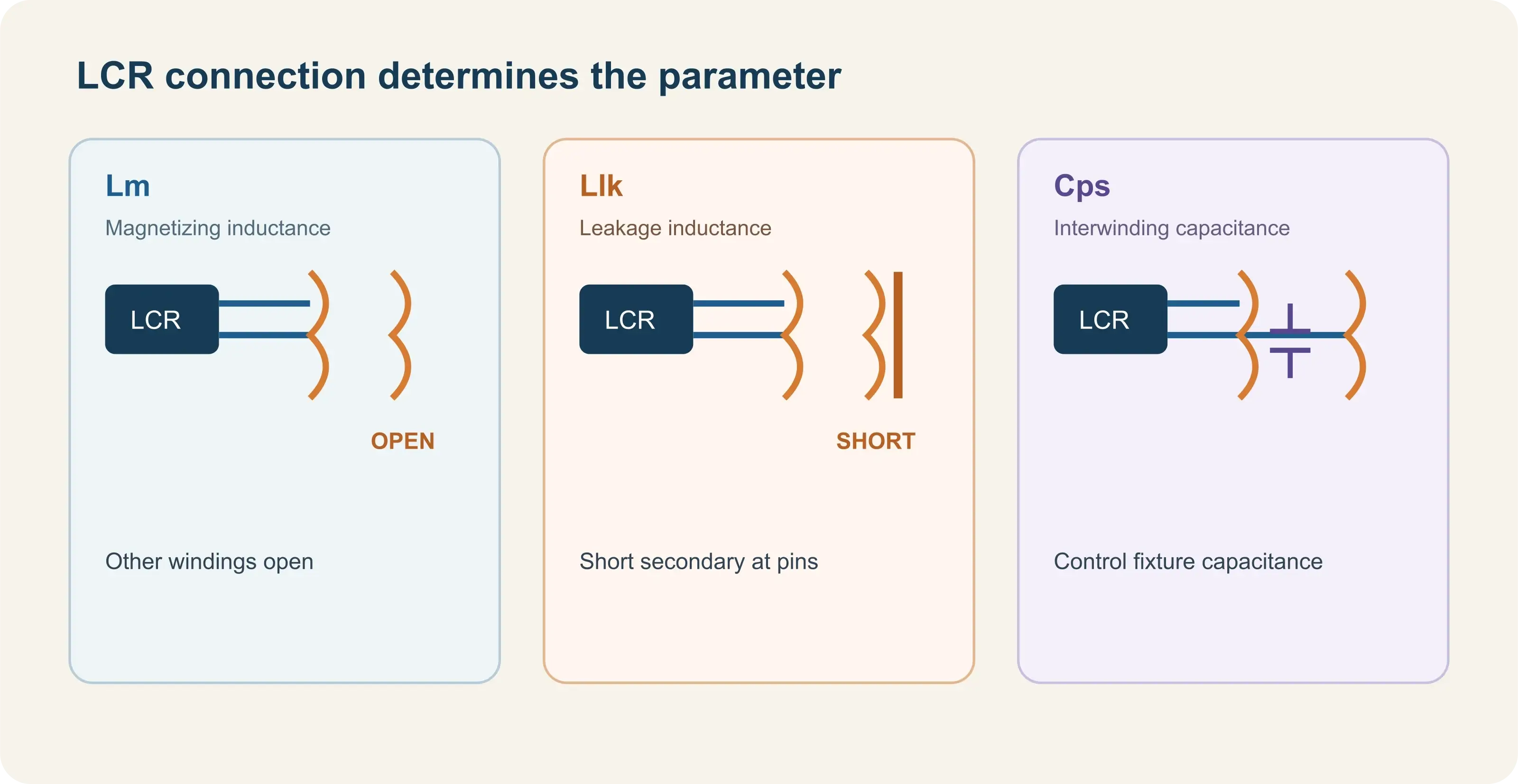

励磁电感：其他绕组必须开路
将 LCR 表接到待测原边，所有其他绕组保持开路。Keysight 的变压器测量指南明确指出，测量原边或副边自感时，其余绕组应开路。若副边接入电阻、示波器或整流网络，反射阻抗会改变读数。
先按规格规定的频率和信号电平读取电感，再做一组频率扫描。读数随频率变化并不一定代表器件失效，因为绕组电阻、分布电容和磁芯损耗都会进入 LCR 表采用的等效模型。比较供应商或批次时，必须使用相同条件。
励磁电感还不能直接证明最大伏秒能力。LCR 表通常使用小信号正弦激励，而实际驱动变压器承受方波、温度变化和瞬态脉宽。伏秒与复位验证可参考驱动变压器伏秒平衡文章。
漏感：低阻抗短接副边，再从原边测量
漏感测量的标准思路是把副边以尽可能低的阻抗短接，然后从原边测量剩余电感。Keysight 阻抗测量手册和其技术支持说明都采用这一连接方法。
短路片应直接跨接副边引脚，面积小、路径短，不要用长鳄鱼夹线。短路引线本身的电感会叠加到结果中；在微亨甚至更低量级时，这个误差可能足以改变结论。多副边器件必须在报告中写清楚短接了哪一组、其他绕组是开路还是短路。
为什么测得的漏感不等于整机栅极回路电感
台式结果主要反映变压器内部耦合。PCB 走线、驱动器封装、栅极电阻、器件引脚和探头接地还会增加外部寄生。TI 指出，降低漏感有助于提高峰值栅极电流，但更紧密或双线并绕也可能增加原副边耦合电容。因此不能只追求最低漏感。
绕组间电容：先控制夹具与屏蔽
测量原副边电容时，将同一绕组的端子按测试方法连接为一组，再测两组绕组之间的电容；未参与测量的绕组状态必须写入报告。选择 Cs 或 Cp 应遵循仪器和规格书定义，不能把不同模型的结果直接对比。
引线间距、手靠近夹具、接地平面和屏蔽都会影响皮法级读数。应固定器件方向，保持引线位置不变，并完成开路补偿。对高 dv/dt 的 SiC 或 GaN 开关，共模位移电流近似与电容和 dv/dt 成正比，因此电容读数必须与实际开关节点波形一起评估。
TI 关于驱动变压器寄生参数的文章说明，双线并绕可以降低漏感，但代价可能是更高的原副边耦合电容。
一份可复现的测试记录
建议每个样品至少保存以下字段：
- 完整料号、样品编号、绕组引脚和点标方向；
- LCR 表、夹具及校准/补偿状态；
- 频率、信号电平、Ls/Lp 或 Cs/Cp 模式；
- 励磁电感测量时各绕组的开路状态；
- 漏感测量时短接绕组和短路片结构；
- 电容测量时端子组合、屏蔽和未测绕组状态；
- 温度、重复测量次数、平均值和离散范围。
LCR 表合格后，还要做动态波形验证
LCR 表适合来料、批次和结构比较，但不能代替工作状态验证。Tektronix 的在路磁性元件测量说明指出，实际电感行为与激励波形、频率、电压和工作状态有关。
在样机上应同步观察驱动器输出、变压器原边电流、功率器件栅极电压和开关节点电压，并覆盖启动、稳态、轻载、限流和故障恢复。若出现边沿变慢、振铃或误导通，可继续参考1:1驱动变压器波形失真排查。
结论
励磁电感要在其他绕组开路时测量；漏感要以低阻抗短接指定副边后从原边测量；绕组间电容则必须严格控制夹具、端子组合和屏蔽。所有结果都应带测试频率、信号电平和等效模式。
如需比较现有器件或确认替代方案，可通过LPEMA联系页面提交引脚图、测试条件、LCR数据以及原边和栅极端波形。我们会先确认测试口径，再讨论选型或样品验证。
